NS-102霍尔流速计流动性和松装密度测量装置是本仪器根据GB 1482-2010-T金属粉末 流动性的测定 标准漏斗法(霍尔流速计)代替GB1479-84标准规范制作的规定设计、生产。其检测方法与结果和国际上通用的检测方法具有通用性。本产品也适用于类似粉末粉体流动性和松装密度的测量。

本装置适用于用标准漏斗法测定金属粉末的流动性。凡能自由流过孔径为2.5mm标准漏斗的粉末，均可采用本装置。
产品说明：
NS-102霍尔流速计/松装密度测定仪是依据国家标准GB 1482-84的规定设计、生产。
本装置适用于用标准漏斗法测定金属粉末的流动性。凡能自由流过孔径为2.5mm标准漏斗的粉末，均可采用本装置。

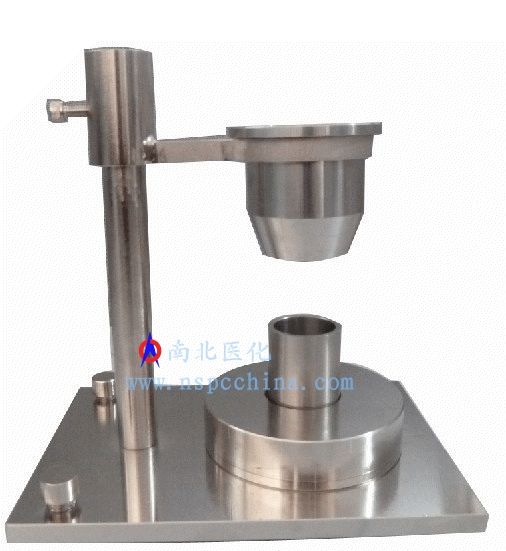

NS-102霍尔流速计/松装密度测定仪原理
金属粉末的流动性，以50g金属粉末流过规定孔径的标准漏斗所需要的时间来表示。
一、测试步聚：
1、称量50g一份的样品，精确到±0.1g。
2、用手堵住漏斗底部小孔，把称量好的50g样品倒进漏斗中，注意粉末必须充满漏斗下端整个小孔。
3、瞬间当启开漏斗小孔并开始计时，漏斗中粉末一经流完，立即停止计时。
4、记录漏斗中全部样品流完所需时间，并重复三次，取其算术平均值，时间记录精确到0.1s。
注：如果当小孔启开时，粉末不流动，则可在漏斗上轻敲一下，以使粉末开始流动。但是，即使这样做了，粉末仍不流出或在测量过程中粉末停止流动，则应认为这种粉末不具有流动性。
二、测试结果：
三份样品测量结果的算术平均值乘以漏斗的校正系数，以s/50g报出数据，报告数据精确到0.5s。
填写试验报告：试验报告应包括下列内容：
a.鉴别试样的必要说明；
b.样品的处理情况，如果粉末被干燥，则应注明干燥过程；
c.如果粉末的流动是由于敲打漏斗所引起的，应予注明；
d.计算结果；
e.可能影响结果的任何情况。
三、技术要求：
1.漏斗(小孔直径2.5mm)
漏斗不锈钢材料制成，且具有足够的壁厚和硬度，以防变形和过度磨损。
2.支架、底座和接收量筒
支架用以固定漏斗。底座用于安装支架和接收量筒，请调整水平、稳固且无振动。调整支架高度并用附带的扳手固定住，将漏斗安装到支架上。接收量筒（不锈钢盘）置于底座上，用来收集粉末。
3.天平（用户自备）
最大称量100g；精度0.05g。
4.秒表
测量时间能够精确到0.01s。
5.量杯
本装置配备一只容积为25ml的不锈钢量杯。用户可参照国标GB 1479-84的规定完成金属粉末松装密度的测定（漏斗法）
四、基本配置：架台：1套 ；漏  斗：不锈钢（Φ2.5mm、Φ5.0mm）各1只；量  杯; 不锈钢（25ml）1只; 秒  表1只;溢料盘不锈钢1只;毛  刷1只;钢尺15cm1把 说明书；保修卡；合格证
